PWR简介
•PWR（Power Control）电源控制
•PWR负责管理STM32内部的电源供电部分，可以实现可编程电压监测器和低功耗模式的功能
•可编程电压监测器（PVD）可以监控VDD电源电压，当VDD下降到PVD阀值以下或上升到PVD阀值之上时，PVD会触发中断，用于执行紧急关闭任务
•低功耗模式包括睡眠模式（Sleep）、停机模式（Stop）和待机模式（Standby），可在系统空闲时，降低STM32的功耗，延长设备使用时间

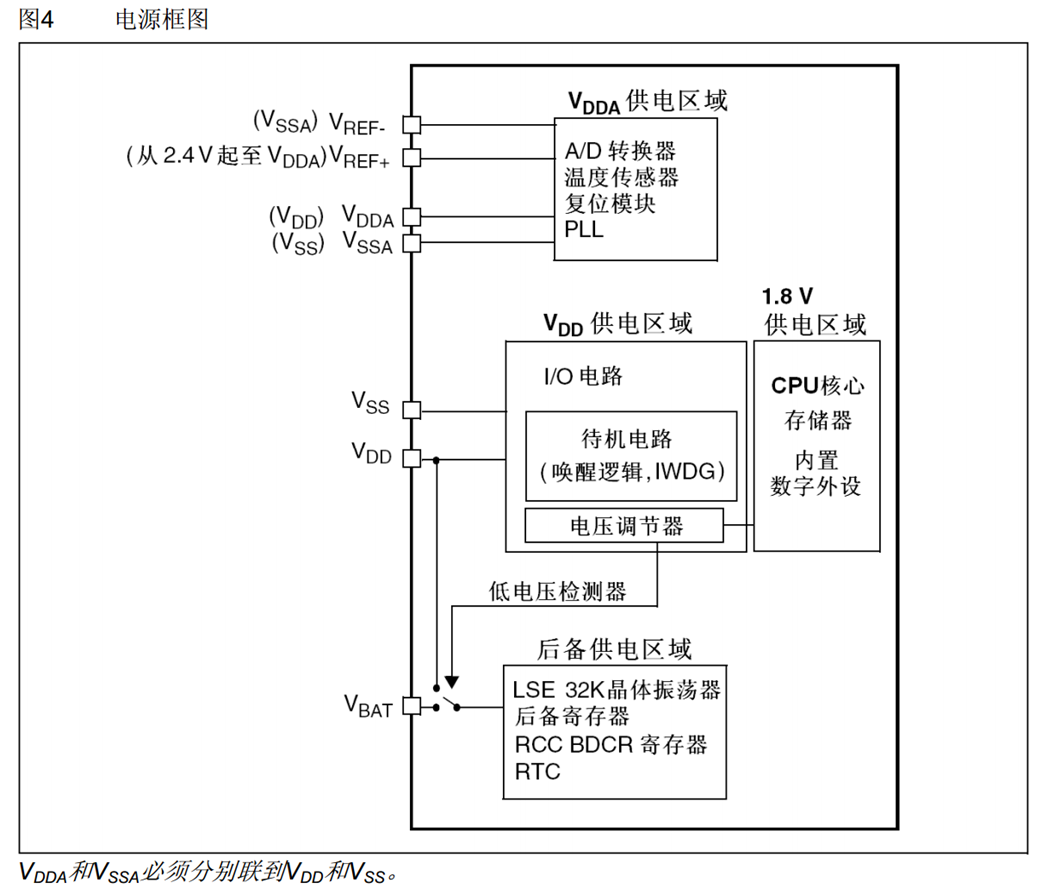

电源框图
最上面是模拟部分供电（VDDA），中间是数字部分供电，包括VDD供电区域和1.8V供电区域。下面是后背供电（VBAT）。
VDDA供电部分，主要负责模拟部分供电，包括AD转换器，温度传感器，复位模块，PLL锁相环，这些电路的供电正极是VDDA，负极是VSSA。其中AD转换器，还有两根参考电压的供电脚，叫做VREF+和VREF-，这两个引脚在C8T6中已经分别接到VDDA和VSSA了，但是在引脚多的型号中是单独的引脚。
数字供电部分，有两部分组成，左侧是VDD供电区域，包括IO电路、待机电路、唤醒逻辑和独立看门狗，右侧是VDD通过电压调节器，降压到1.8V，包括CPU核心，存储器和内置数字外设。
后背供电区域，包括LSE 32K晶体振荡器、后背寄存器、RCC BDCR寄存器和RTC。低电压检测器，控制开关，VDD有电时，由VDD供电，没电时，由VBAT供电。

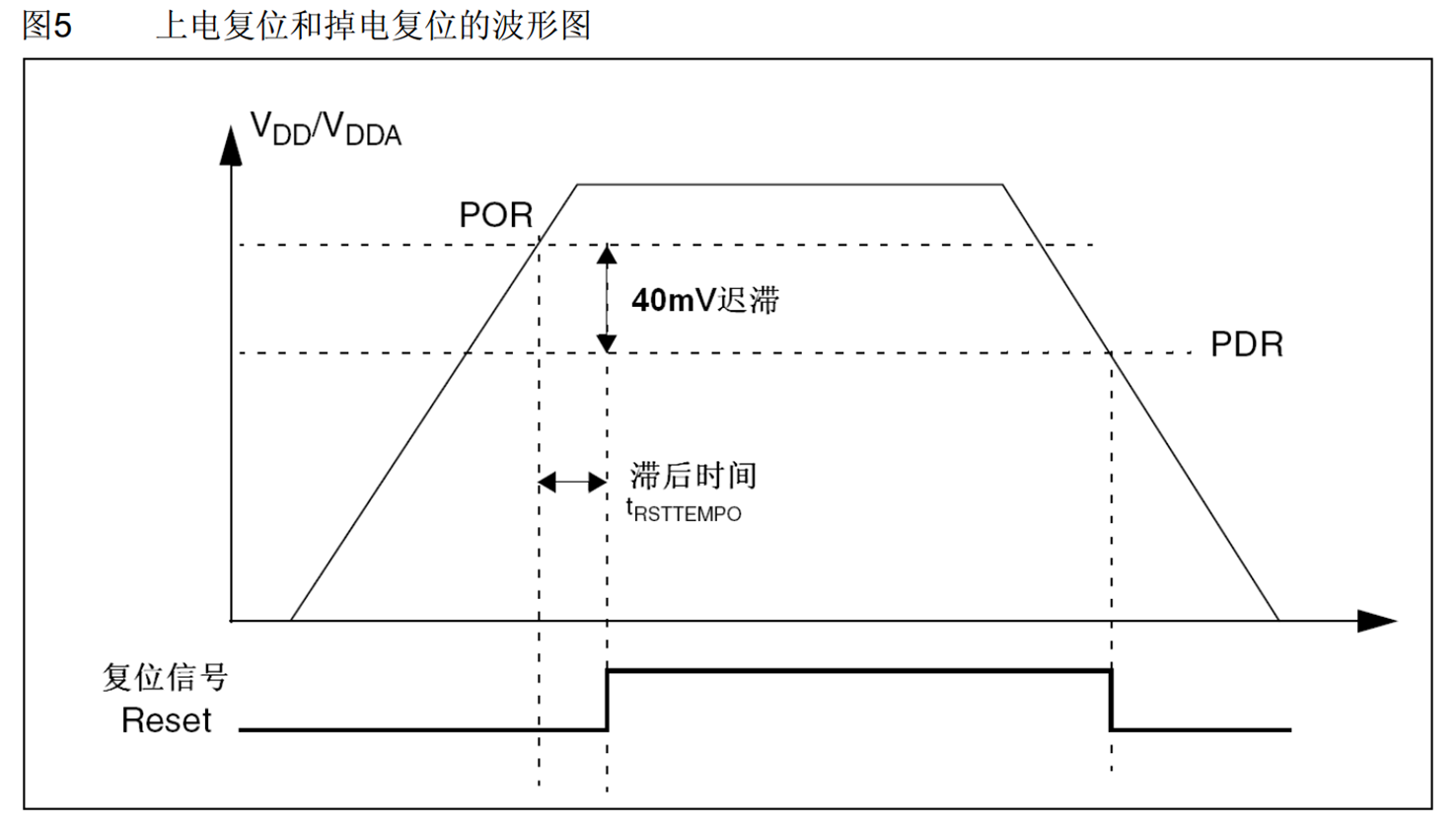

上电复位和掉电复位
当VDD或VDDA的电压过低时，内部电路直接产生复位，STM32直接复位，复位和不复位的界限之间，设置了40mV的迟滞电压，大于上限POR时解除复位，小于下限PDR时复位。

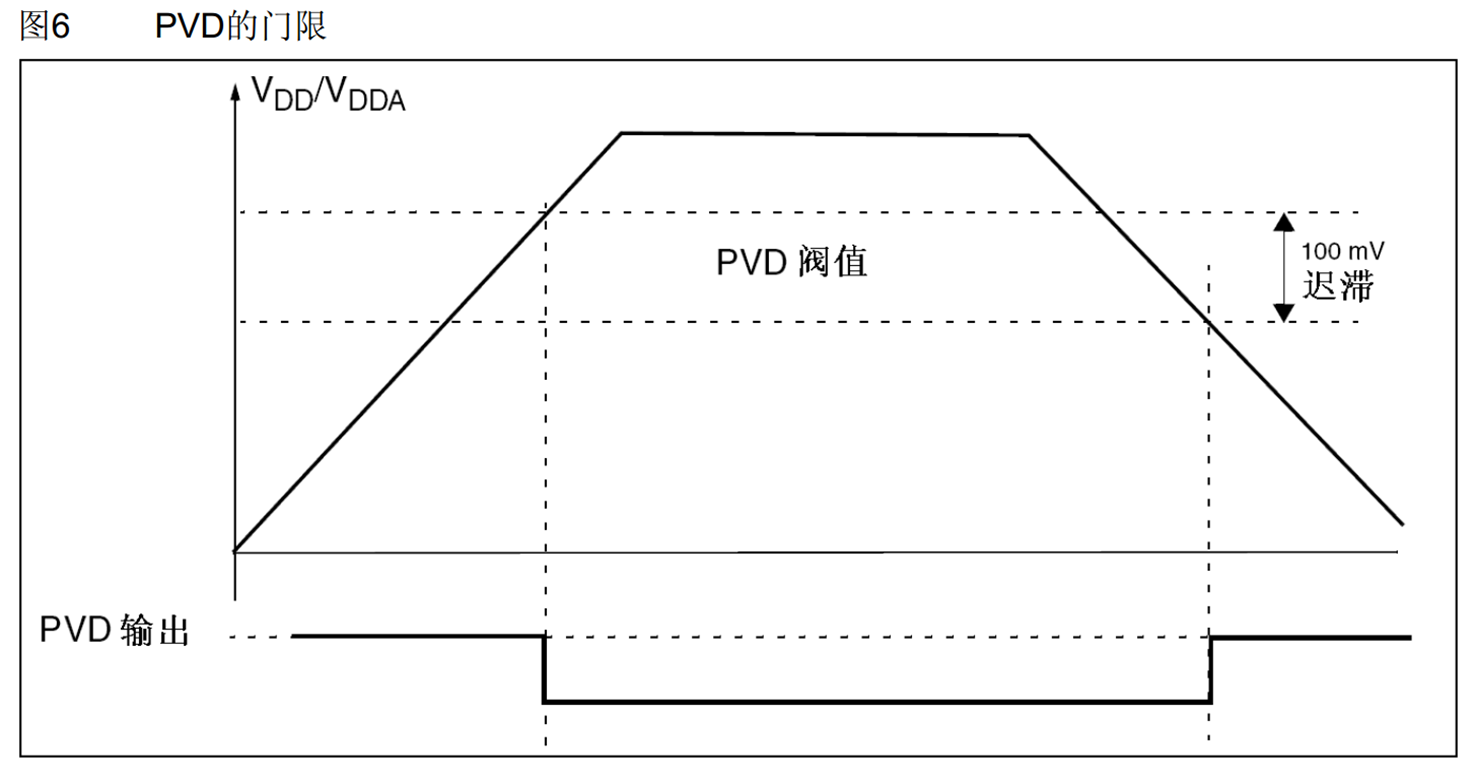

可编程电压检测器
PVD阈值电压使用程序指定。

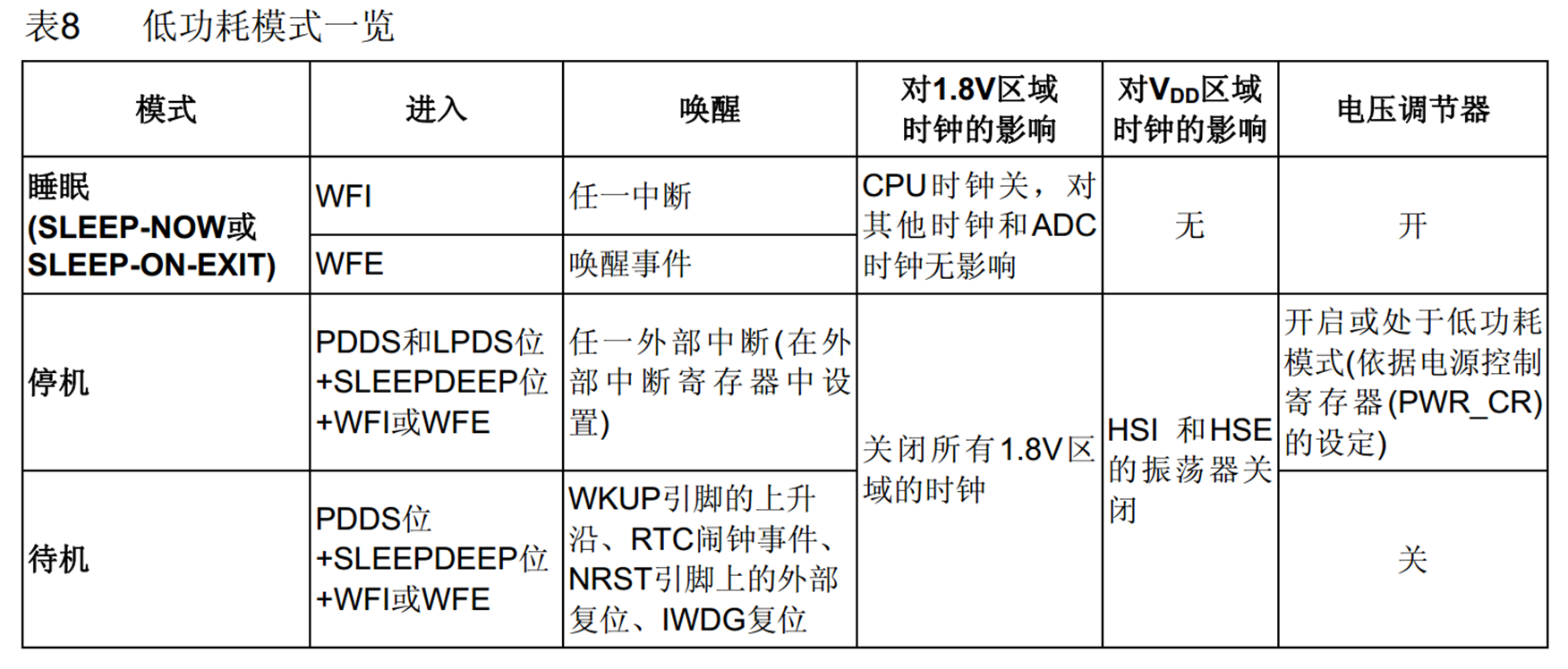

低功耗模式
PDDS=0，进入停机模式，PDDS=1，进入待机模式。
LPDS=0，电压调节器开启，LPDS=1，电压调节器进入低功耗。

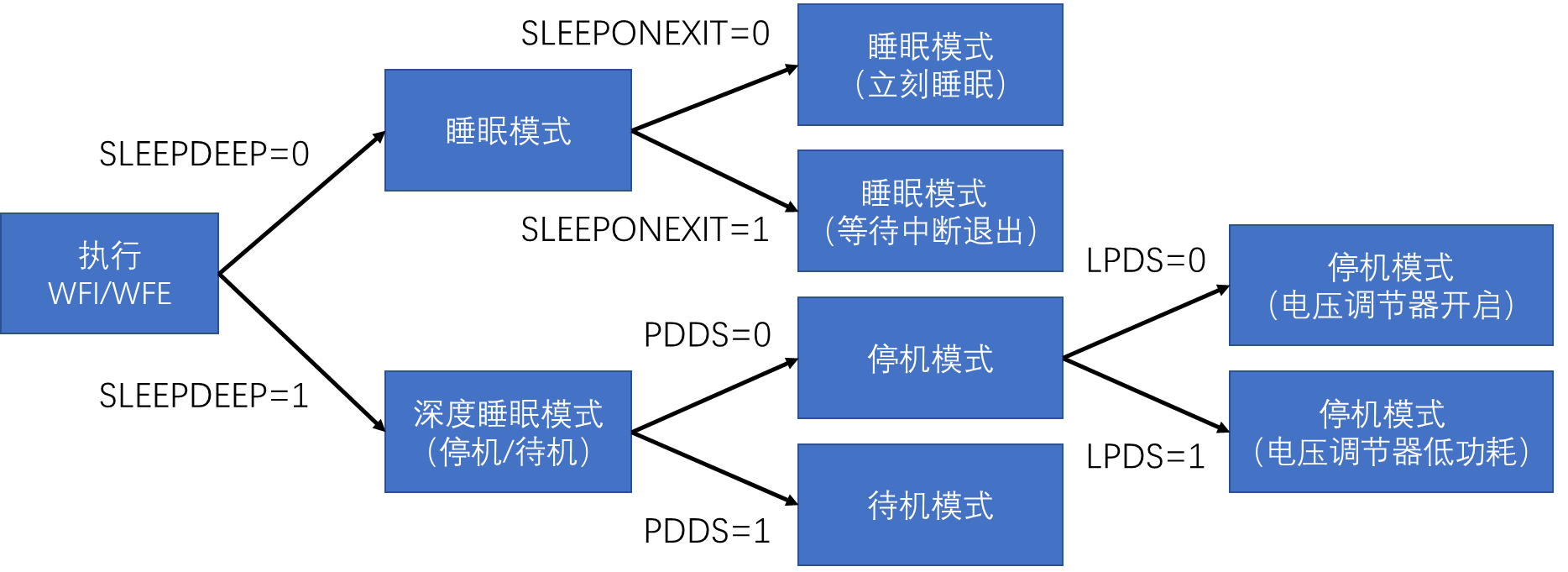

模式选择
•执行WFI（Wait For Interrupt）或者WFE（Wait For Event）指令后，STM32进入低功耗模式
睡眠模式
•执行完WFI/WFE指令后，STM32进入睡眠模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
•SLEEPONEXIT位决定STM32执行完WFI或WFE后，是立刻进入睡眠，还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
•在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态
•WFI指令进入睡眠模式，可被任意一个NVIC响应的中断唤醒
•WFE指令进入睡眠模式，可被唤醒事件唤醒
停止模式
•执行完WFI/WFE指令后，STM32进入停止模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
•1.8V供电区域的所有时钟都被停止，PLL、HSI和HSE被禁止，SRAM和寄存器内容被保留下来
•在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态
•当一个中断或唤醒事件导致退出停止模式时，HSI被选为系统时钟
•当电压调节器处于低功耗模式下，系统从停止模式退出时，会有一段额外的启动延时
•WFI指令进入停止模式，可被任意一个EXTI中断唤醒
•WFE指令进入停止模式，可被任意一个EXTI事件唤醒
待机模式
•执行完WFI/WFE指令后，STM32进入待机模式，唤醒后程序从头开始运行
•整个1.8V供电区域被断电，PLL、HSI和HSE也被断电，SRAM和寄存器内容丢失，只有备份的寄存器和待机电路维持供电
•在待机模式下，所有的I/O引脚变为高阻态（浮空输入）
•WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式
