| 助记符 | 功能 |
|---|---|
| CMP | 数据比较 |
| ZCP | 数据区间比较 |
| MOV | 传送 |
| BMOV | 数据块传送 |
| PMOV | 数据块传送 |
| FMOV | 多点重复传送 |
| EMOV | 浮点数传送 |
| FWRT | FlashROM 的写入 |
| MSET | 批次置位 |
| ZRST | 批次复位 |
| SWAP | 高低字节交换 |
| XCH | 两个数据交换 |
16位和32位传送指令(MOV,DMOV)
16位传送指令：MOV
32位传送指令：DMOV
将指定软元件中的数据照原样传送到另一个软元件中。

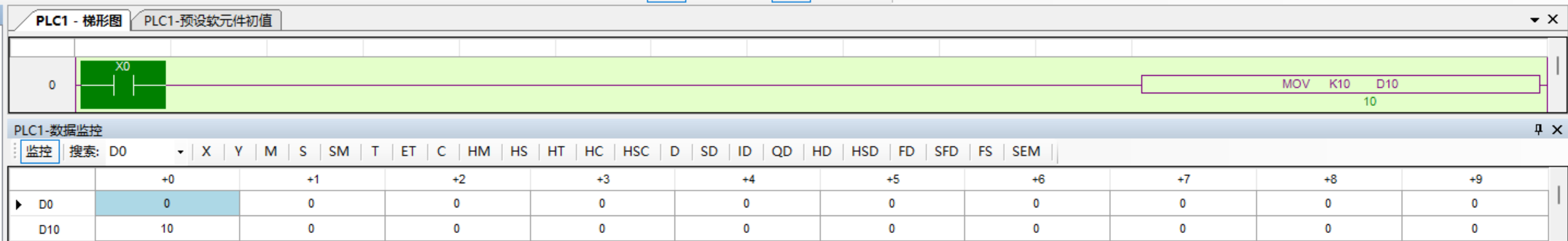

MOV K10 D10：将K10传送到D10，就是把十进制的10赋值给D10。
运算结果以32位输出的应用指令（MUL等）、32位数值或32位软元件的高速计数器当前值等数据的传送，必须使用DMOV指令。

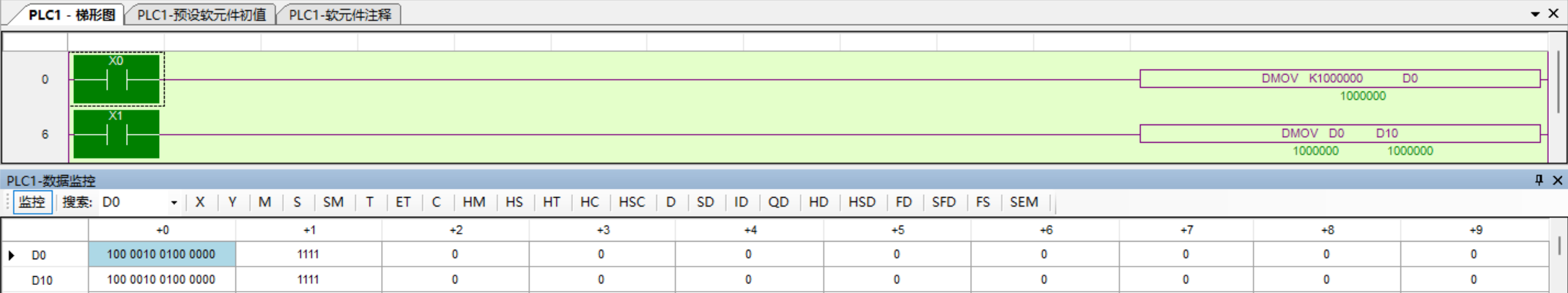

DMOV D0 D10 ：将D1和D0中的数据传送到D11和D10中。
数据块传送(BMOV)
将指定的软元件的数据照原样传送到其他软元件中。

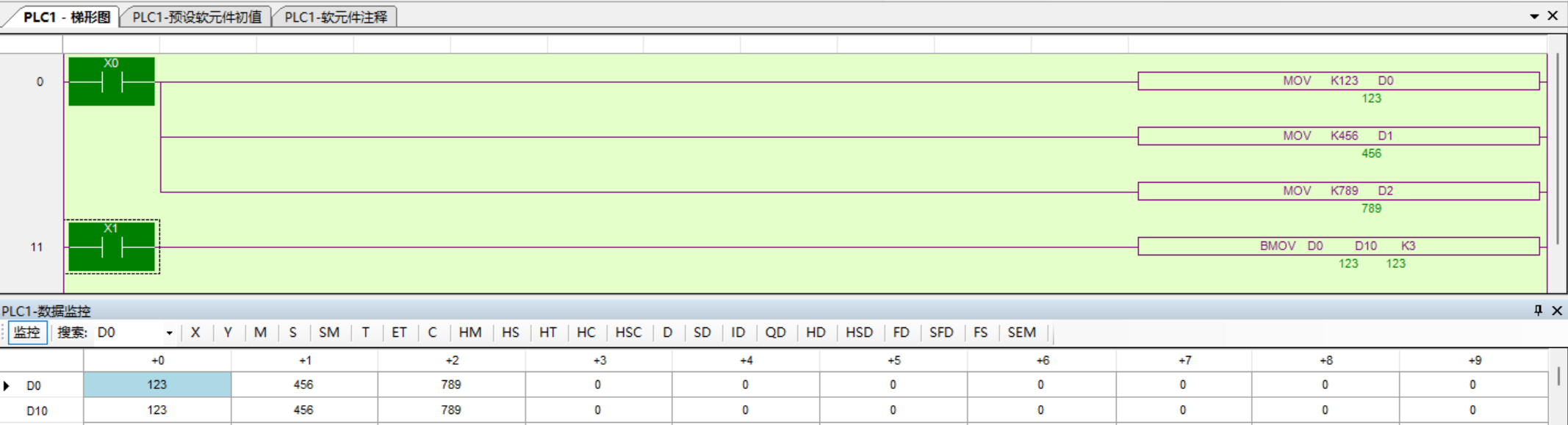

BMOV D5 D10 K3
将D5开始的三个字，即D5,D6,D7批量传送到D10开始的三个字，即D10,D11,D12。
注意：使用BMOV指令不要产生数据重叠。
数据块传送(PMOV)
本指令比BOMV效率更高。
PMOV和BMOV使用方法一样。

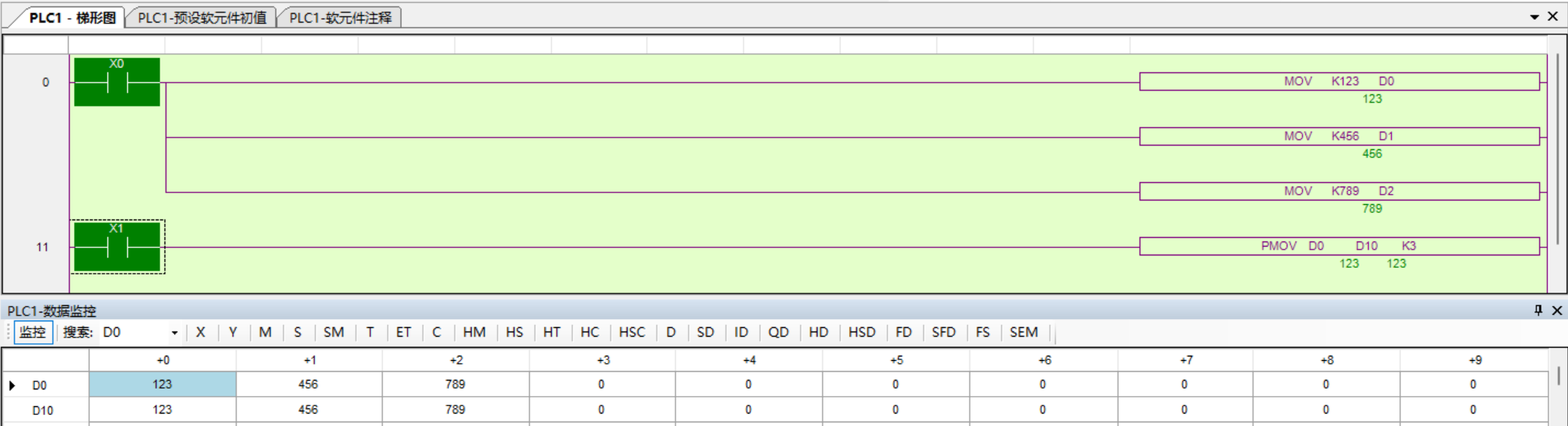

PMOV D5 D10 K3
16位多点重复传送和32位多点重复传送(FMOV,DFMOV)
16位多点重复传送(FMOV)
FMOV K0 D0 K10：将K0传送至D0~D9，同一数据多点传送指令。
32位多点重复传送(DFMOV)
DFMOV D0 D10 K3：将D0、D1中的内容传送到D10、D11；D12、D13；D14、D15。
浮点数传送(EMOV)

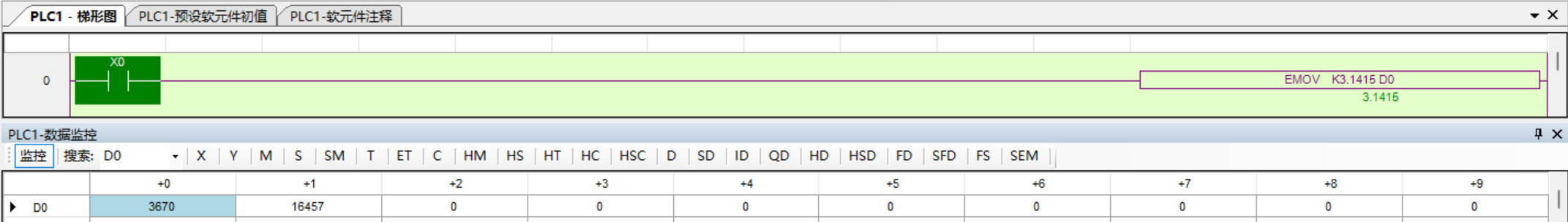

EMOV K3.14 D0：将3.14传送到D0、D1中

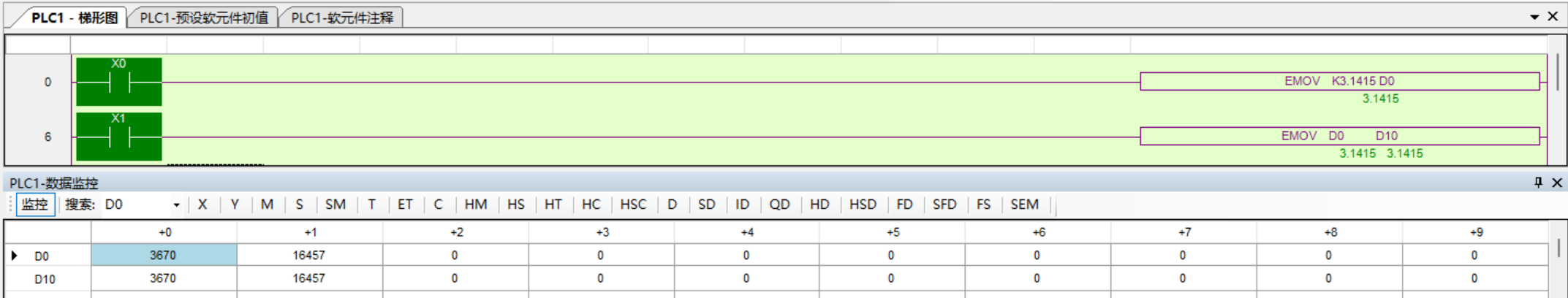

EMOV D0 D10：将D0、D1传送到D10、D11
常数K、H被指定为源数据时，自动转换为2进制浮点数。
K500自动二进制浮点化。
FlashROM写入(FWRT)
单字的写入
FWRT D0 FD0：将D0里面的值写入到FD0中
双字的写入
DFWRT D0 FD0：将D0里的数据写入到FD0、FD1
多字的写入
FWRT D0 FD0 K3：将D0D2里的值写入到FD0FD2
批次置位(MSET)、批次复位(ZRST)
将指定范围的位软元件进行置位或复位操作。
MSET M10 M120：整体置位元件M10M120M559
ZRST M500 M559：整体复位位元件M500
ZRST D0 D100：整体复位字元件D0~D100
高低字节交换(SWAP)
将指定寄存器的高8位字节和低8位字节进行交换。
SWAP D10 将D10这个16位寄存器的高8位和低8位交换。
上例中如果将条件X0改为常开或常闭线圈触发，当输入X0为ON时，每个扫描周期都执行一次该指令，所以建议用上升沿或下降沿触发。
交换指令(XCH)
将两个软元件中的数据相互交换。
16位指令
XCH D10 D11：把D10的数据放到D11，D11的数据放到D10
32位指令
DXCH D10 D20：把D10、D11中的数据和D20、D21中的双字数据交换。
