STM32 HAL库实现Modbus RTU主站

Modbus协议

RS-485和RS-232是硬件层协议，是一种电平标准。
Modbus是软件层协议。
RS-232电平标准：+3V~+15V对应0，-3V~-15V对应1。
RS-485电平标准：A线和B线，两线的压差为-2V~-6V表示0，两线压差为+2V~+6V表示1。
RS-485采用的是差分信号，适合长距离传输，抗干扰比RS-232强很多。

Modbus概述

Modbus是一种总线协议，主从通讯（问答式，必须是主机发问，从机回答，从机没有权限发问）。是一种局域网协议，最早是施耐德为了PLC通讯而发布。

Modbus协议分类

Modbus-RTU：默认的Modbus协议，对应串口的HEX16进制接收模式。
Modbus-ASCII：阅读性比Modbus-RTU好，对应串口的ASCII协议
Modbus-TCP：Modbus在TCP上的协议
Modbus-PLUS：高速现场总线协议，使用令牌方式传输

Modbus-RTU数据格式

Modbus-RTU协议通讯中每个字符的传输格式规定为：1个起始位，8个数据位，1个校验位（偶/奇/无，若无校验则停止位为 2），1个或2个停止位，1个字符是11个位。
这里提到1个字符对应11位，是因为判断Modbus一帧数据传输结束是根据3.5个字符间隔来区分，而每个字符传输的时间是根据波特率的快慢。
3.5x11=38.5位，如果按照9600波特率来计算，即1000ms发送9600位，那么发送38.5位需要4.01ms时间，需要一个定时器来计时。
（需要开启单片机的串口、定时器）
如果波特率小于9600bps，两个数据帧之间至少要有3.5个字符时间间隔。
波特率大于等于19200bps时，两个数据帧之间间隔，以波特率为19200bps时的3.5个字符长度为准，即1750us

波特率	T3.5 ≈
1200	32.1 ms
2400	16.0 ms
4800	8.02 ms
9600	4.01 ms
19200	1.75ms
38400	1.75ms
115200	1.75ms

报文内容：
地址码：从站地址，范围1-254
功能码：区分不同的功能
数据区：不同功能码，数据不同
校验码：CRC校验，校验范围是地址码开始到数据码结束

起始	地址	功能代码	数据	CRC校验	结束
≥3.5字符	8位	8位	Nx8位	16位	≥3.5字符

寄存器1个地址对应1个寄存器。1个寄存器用2个字节（16位）保存数据。

Modbus功能码

寄存器种类	说明	与 PLC 比较	举例说明
线圈状态 （Coil Status）	数字量输出、继电器输出，可读可写	DO 数字量输出或者内部读写位变量	电磁阀输出、继电器
离散输入状态 （Input Status）	数字量输入，只读	DI 数字量输入或者内部只读位变量	按钮输入、拨码开关、接近开关
保持寄存器 （Holding Register）	输出参数、保持参数，可读可写	AO 模拟量输出或者内部读写寄存器	模拟量输出设定、变量阀输出大小
输入寄存器 （Input Register）	输入参数，只读	AI 模拟量输入或者内部只读寄存器	模拟量输入，现场工程量信号采集

寄存器种类	寄存器编号	寄存器地址	支持功能码	读写状态
线圈状态	000001~065536	0000H~FFFFH	01、05、15	可读可写
离散输入状态	100001~165536	0000H~FFFFH	02	只读
保持寄存器	400001~465536	0000H~FFFFH	03、06、16、23	可读可写
输入寄存器	300001~365536	0000H~FFFFH	04	只读

功能码	功能	寄存器编号	寄存器地址	位 / 字操作	操作数量
01	读线圈状态	000001~065536	0000H~FFFFH	位操作	读 1~2000
02	读离散输入状态	100001~165536	0000H~FFFFH	位操作	读 1~2000
03	读保持寄存器	400001~465536	0000H~FFFFH	字操作	读 1~125
04	读输入寄存器	300001~365536	0000H~FFFFH	字操作	读 1~125
05	写单个线圈	000001~065536	0000H~FFFFH	位操作	写 1
06	写单个保持寄存器	400001~465536	0000H~FFFFH	字操作	写 1
15	写单个或多个线圈	000001~065536	0000H~FFFFH	位操作	写 1~1968
16	写单个或多个保持寄存器	400001~465536	0000H~FFFFH	字操作	写 1~123
23	读写单个或多个保持寄存器	400001~465536	0000H~FFFFH	字操作	读 1~125、写 1~121

配置STM32CubeMX

首先使用CubeMX生成工程文件，这里使用的芯片是STM32F103ZET6。

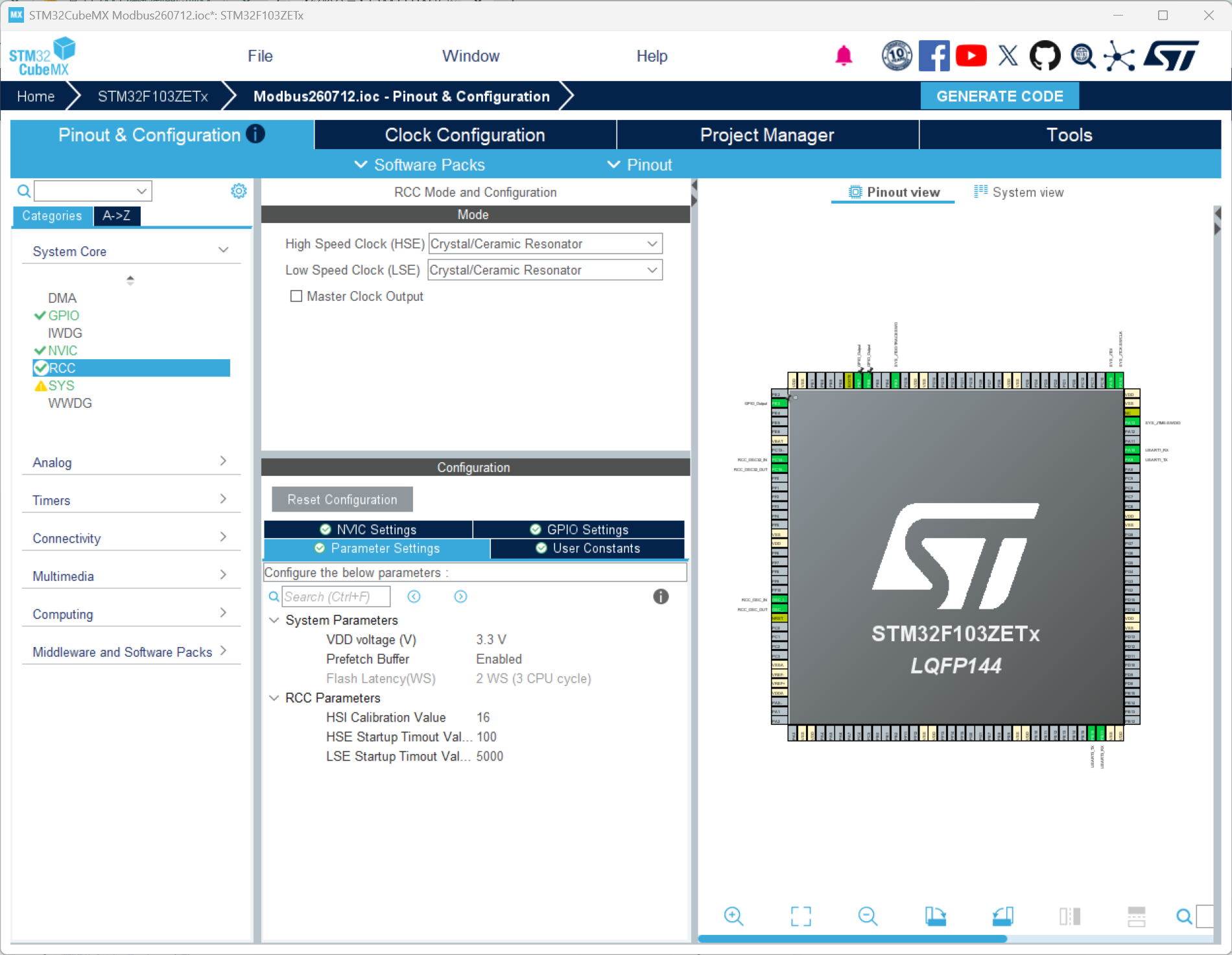

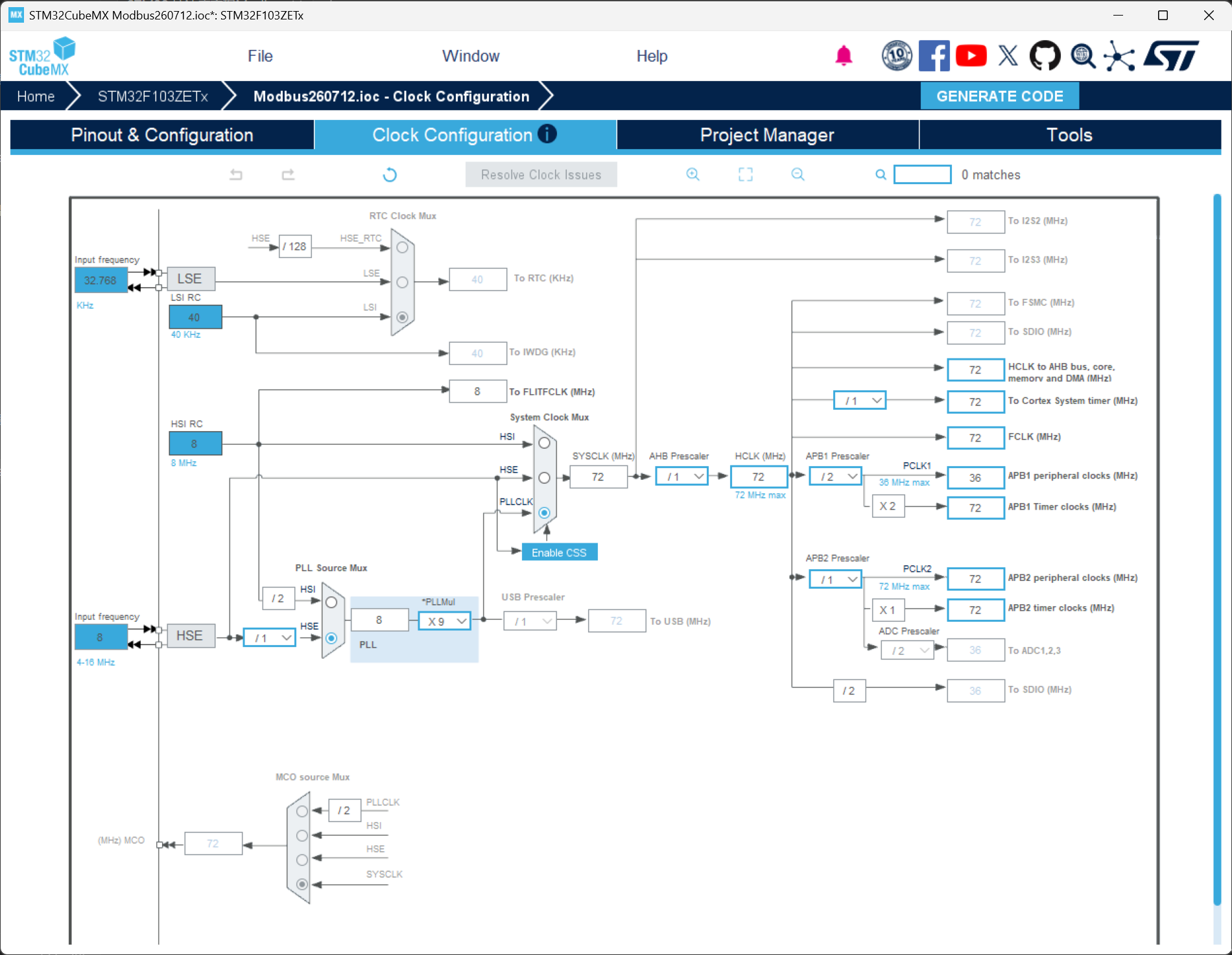

配置时钟，设置为外部时钟源，主频设置为72MHz。

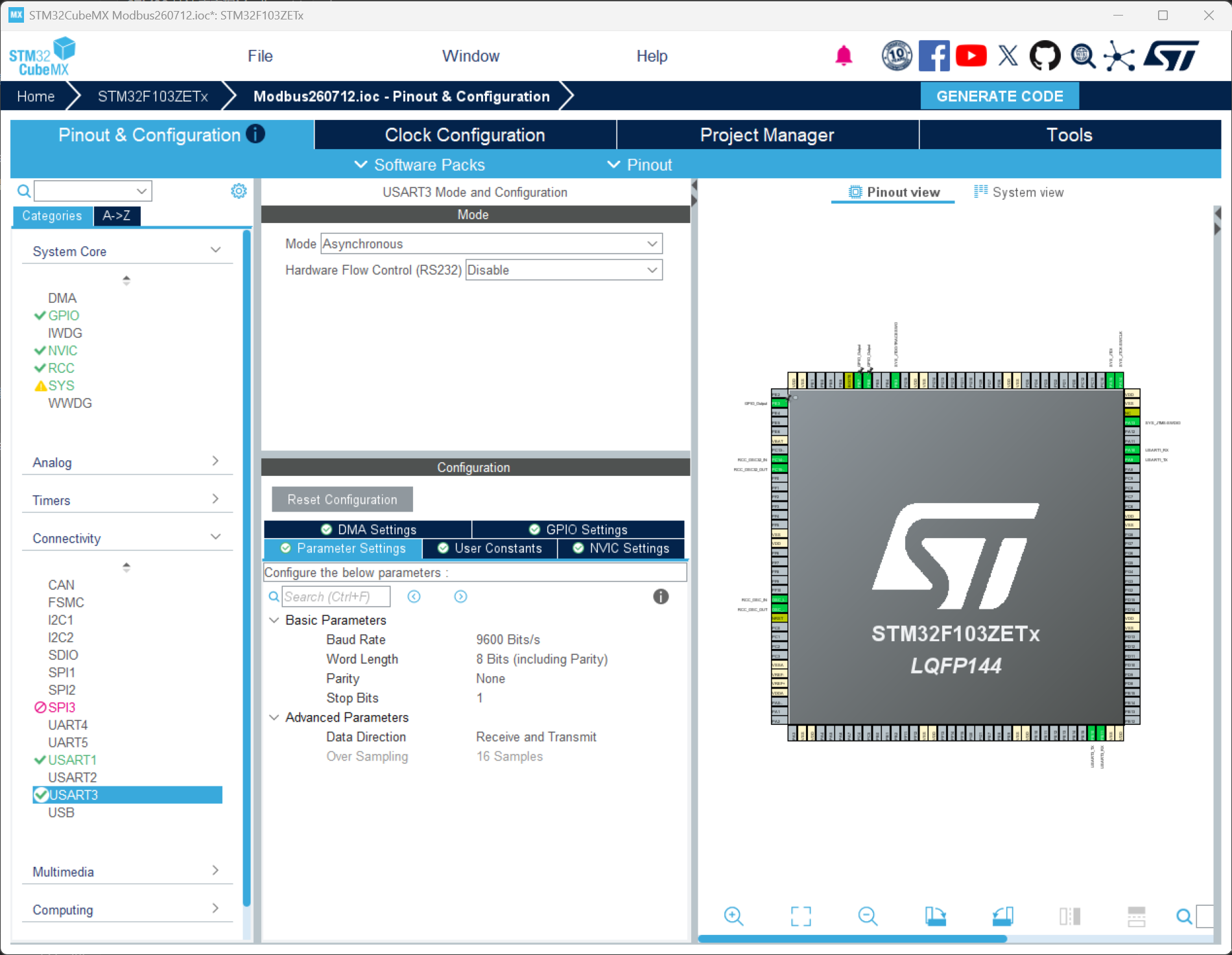

配置串口，这里使用的是USART3串口，设置为Asynchronous异步模式，波特率设置为9600，字长8位，无校验位，停止位1位

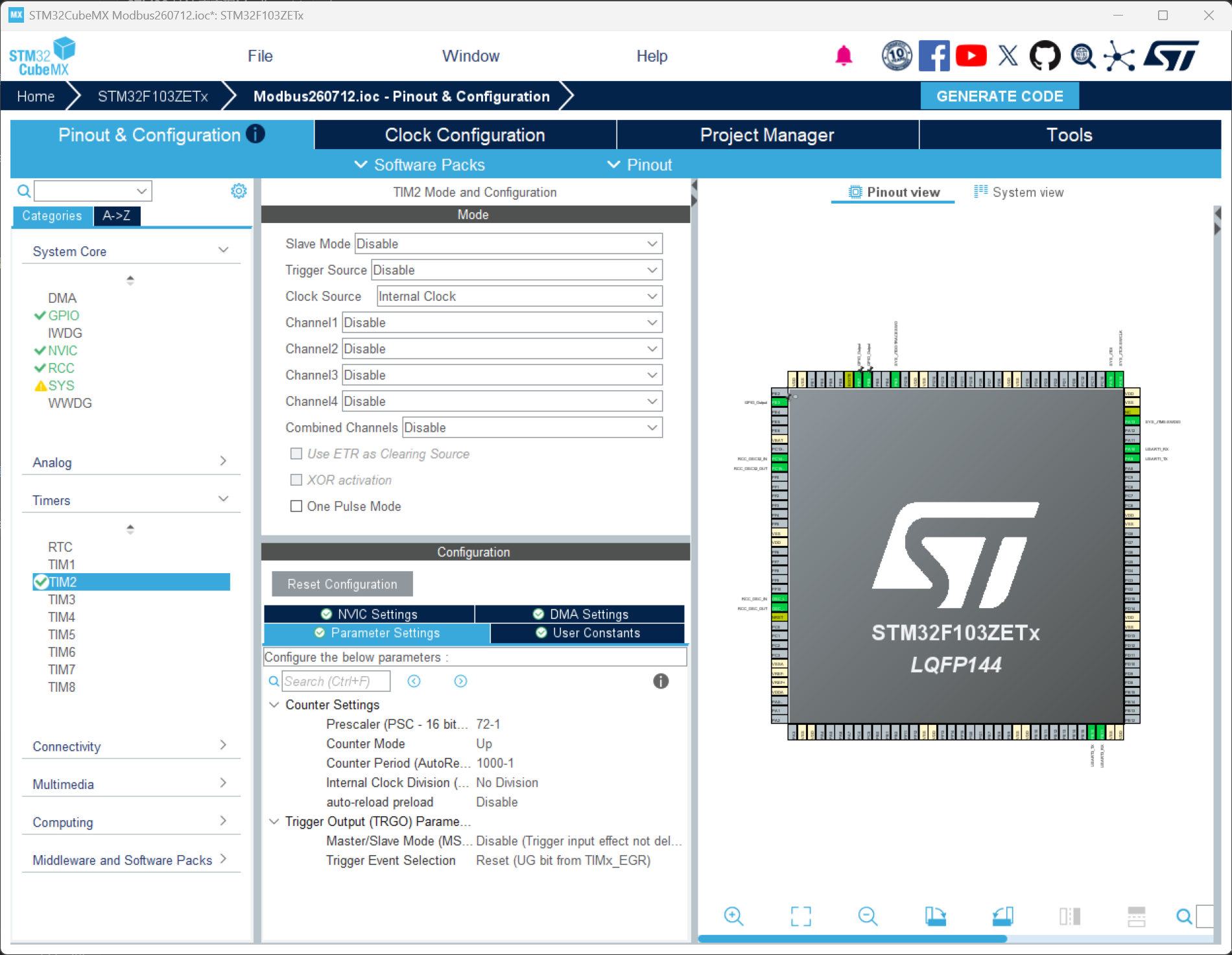

开启一个时钟。TIM2挂载在APB1总线上，前面设置的主频是72MHz，预分频器PSC的值设置为72-1，因此经过分频后得到的时钟频率为1MHz。
计数器的奇数方向为上计数。
自动重装寄存器ARR，设置为1000-1，此时定时器的定时周期为1000。
因此溢出的频率为1MHZ÷1000=1kHz，这样每1ms产生一次update事件。

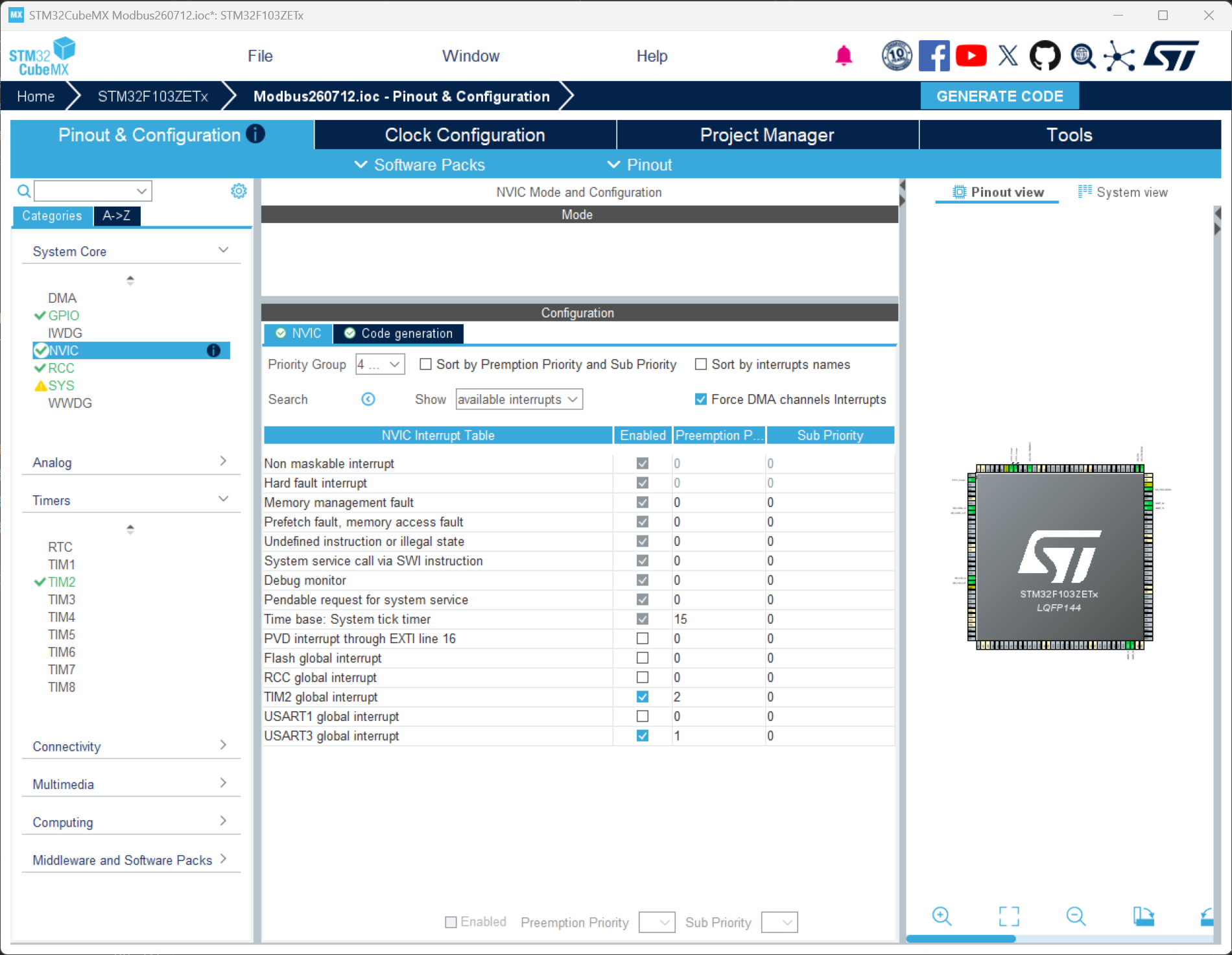

配置中断，开启TIM2和串口的中断，这里串口的优先级要比计时器的优先级高。

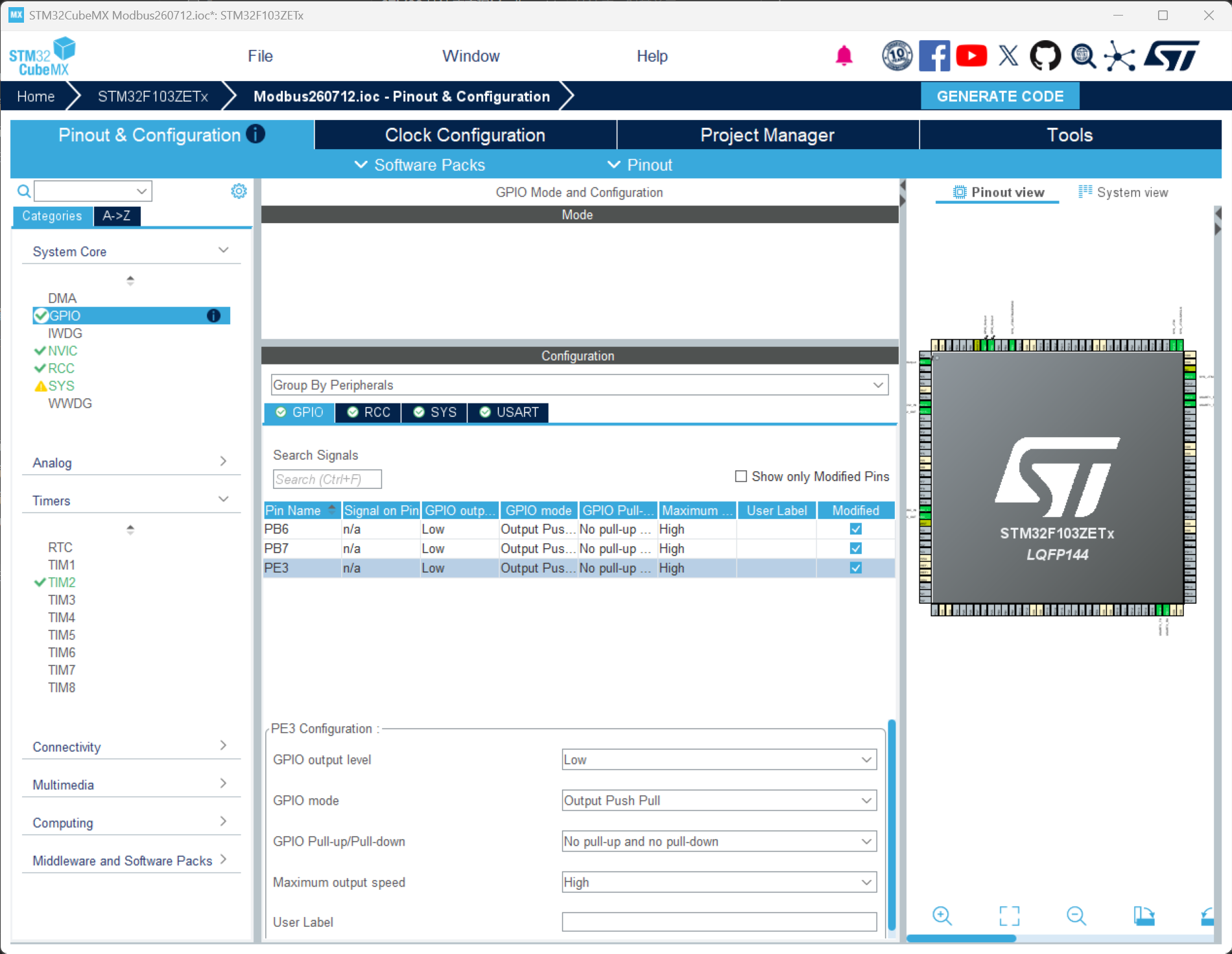

配置一个GPIO输出，这里配置的是PE3，用来控制MAX485的RE和DE引脚，发送和接收时改变PE3的状态，发送数据时，让RE和DE悬空，接收数据时，RE和DE都接地。
另外这里的PB6和PB7用来驱动OLED屏幕，不需要可以不配置。

以上，CubeMX的配置完毕，接下来使用VS Code编写Modbus代码。在Project Manger里配置Toolchain/IDE为CMake。

Modbus RTU主站代码

Modbus源码下载

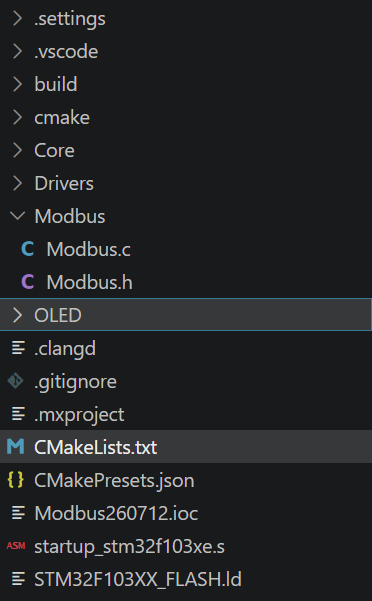

在工程根目录下，创建Modbus文件夹，再创建Modbus.c和Modbus.h文件。

然后打开CmakeList.txt，添加头文件路径和源文件。
在 target_include_directories 部分，添加头文件所在目录
在 target_sources 部分，添加源文件。
下面的代码还包含OLED的头文件和源文件，不需要使用可以去掉。

CmakeList.txt

# Add sources to executable
target_sources(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user sources here
    ${CMAKE_SOURCE_DIR}/Modbus/Modbus.c
    ${CMAKE_SOURCE_DIR}/OLED/OLED.c
)
# Add include paths
target_include_directories(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user defined include paths
    ${CMAKE_SOURCE_DIR}/Modbus
    ${CMAKE_SOURCE_DIR}/OLED
)

Modbus.c

#include "Modbus.h"
extern TIM_HandleTypeDef  htim2;
extern UART_HandleTypeDef huart3;
#define RX_BUFFER_SIZE 256 //接收缓冲区大小
#define Frame_Timeout_ms 4 //帧间隔超时时间，单位为毫秒
uint8_t rx_buffer[RX_BUFFER_SIZE]; //接收缓冲区
uint8_t rx_index = 0; //接收缓冲区索引
uint32_t last_rx_time = 0; //上次接收数据的时间戳
static uint8_t *current_buffer = NULL; //当前数据缓冲区指针，用于存储接收到的数据

这里需要注意，Frame_Timeout_ms的时间由波特率决定，由于设定的波特率为9600，因此这里设置为4。

//Modbus初始化函数
void Modbus_Init(void)
{
    HAL_TIM_Base_Start_IT(&htim2); //启动定时器2中断
    HAL_UART_Receive_IT(&huart3, &rx_buffer[rx_index], 1); //启动串口3接收中断
}

初始化Modbus函数，先启动定时器中断，再启动串口3接收中断

//Modbus接收数据回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART3) //检查是否为串口3
    {
        //检查缓冲区是否已满
        if (rx_index < RX_BUFFER_SIZE - 1)
        {
            last_rx_time = HAL_GetTick(); //更新接收时间戳
            rx_index++; //接收到的数据存储到缓冲区，索引加1
            HAL_UART_Receive_IT(&huart3, &rx_buffer[rx_index], 1); //继续接收下一个字节
        }
        else
        {
            //缓冲区已满，丢弃数据并重置索引
            rx_index = 0;
            HAL_UART_Receive_IT(&huart3, &rx_buffer[rx_index], 1); //重新开始接收
        }
    }
}

处理串口单个字节接收完成的中断，将收到的字节存入rx_buffer缓冲区，并立即重新启动下一次单字节接收，从而实现连续接收。
if (huart->Instance == USART3)是为了判断是否为串口3的数据。

//Modbus CRC16校验计算函数
uint16_t Modbus_CRC16(uint8_t *data, uint16_t length)
{
    uint16_t crc = 0xFFFF; //初始化CRC寄存器
    for (uint16_t i = 0; i < length; i++)
    {
        crc ^= data[i]; //将数据与CRC寄存器进行异或运算
        for (uint8_t j = 0; j < 8; j++)
        {
            if (crc & 0x0001) //检查最低位是否为1
            {
                crc >>= 1; //右移一位
                crc ^= 0xA001; //与多项式进行异或运算
            }
            else
            {
                crc >>= 1; //右移一位
            }
        }
    }
    return crc; //返回计算得到的CRC值
}

CRC16校验。

//Modbus发送数据函数
void Modbus_Send(uint8_t *data, uint16_t length)
{
    // 发送前：使能发送，禁止接收
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_3, GPIO_PIN_SET);
    //通过串口3发送数据
    HAL_UART_Transmit(&huart3, data, length, HAL_MAX_DELAY);
    //等待发送完成
    while (__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TC) == RESET);
    //等待发送完成标志位被置位
    HAL_Delay(10);
    // 发送后：禁止发送，使能接收
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_3, GPIO_PIN_RESET);
}

Modbus发送，发送前先拉高PE13，进入发送状态，调用HAL_UART_Transmit发送数据，等待发送完成后，再拉低PE13，禁止发送，使能接收。

//Modbus处理接收到的数据函数
void Modbus_Handle_Rx(uint8_t *data, uint8_t length)
{
    //crc校验
    uint16_t received_crc = (data[length - 1] << 8) | data[length - 2]; //接收到的CRC值
    uint16_t calculated_crc = Modbus_CRC16(data, length - 2);//计算得到的CRC值，排除最后两个字节的CRC
    if (received_crc != calculated_crc)
    {
        return; //CRC校验失败，丢弃数据
    }

    //解析从站返回的数据，根据功能码进行处理
    uint8_t slave_addr = data[0]; //从站地址
    uint8_t function_code = data[1]; //功能码

    if (function_code == 0x01)//功能码01处理
    {
        //解析字节数和线圈数量
        uint8_t byte_count = data[2]; //字节计数
        memcpy(current_buffer, &data[3], byte_count); //将接收到的数据复制到当前缓冲区
    }
    else if (function_code == 0x03)//功能码03处理
    {
        //解析字节数和寄存器数量
        uint8_t byte_count = data[2]; //字节计数
        memcpy(current_buffer, &data[3], byte_count); //将接收到的数据复制到当前缓冲区
    }
    else if(function_code == 0x05)
    {
        //检查响应帧长度（固定6字节数据+2字节CRC）
        if (length != 8)
        {
            return;
        }
        //解析线圈地址和线圈值
        uint16_t coil_addr = (data[2] << 8) | data[3]; //线圈地址
        uint16_t coil_value = (data[4] << 8) | data[5]; //线圈值
    }
    else if(function_code == 0x06)
    {
        //检查响应帧长度（固定6字节数据+2字节CRC）
        if (length != 8)
        {
            return;
        }
        //解析寄存器地址和寄存器值
        uint16_t reg_addr = (data[2] << 8) | data[3]; //寄存器地址
        uint16_t reg_value = (data[4] << 8) | data[5]; //寄存器值
    }
    else if(function_code == 0x0F)
    {
        //检查响应帧长度（固定6字节数据+2字节CRC）
        if (length != 8)
        {
            return;
        }
        //解析起始线圈地址和线圈数量
        uint16_t start_addr = (data[2] << 8) | data[3]; //起始线圈地址
        uint16_t num_coils = (data[4] << 8) | data[5]; //线圈数量
    }
    else if(function_code == 0x10)
    {
        //检查响应帧长度（固定6字节数据+2字节CRC）
        if (length != 8)
        {
            return;
        }
        //解析起始寄存器地址和寄存器数量
        uint16_t start_addr = (data[2] << 8) | data[3]; //起始寄存器地址
        uint16_t num_regs = (data[4] << 8) | data[5]; //寄存器数量
    }
    else if(function_code >= 0x80)
    {
        //异常响应处理
        uint8_t error_code = data[2]; //异常码
    }
    else
    {
        ;
    }
}

首先取出接收到报文的最后2个字节取出接收到的CRC，然后去掉最后2个字节，计算CRC，进行比较，确认CRC是否相同。
根据不同的功能码进行不同的处理。

//Modbus定时器中断回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM2)
    {
        //检查是否有数据接收，并且距离上次接收时间超过帧间隔超时时间
        if (HAL_GetTick() - last_rx_time >= Frame_Timeout_ms)
        {
            //处理接收到的数据
            if (rx_index > 0)
            {
                Modbus_Handle_Rx(rx_buffer, rx_index); //调用处理函数，传入接收缓冲区和数据长度
                //处理完数据后，重置接收缓冲区索引
                rx_index = 0;
            }
        }
    }
}

if(htim->Instance == TIM2)首先确认是否为TIM2的回调。
再判断上次接收到的时间和本次接收到的时间，是否大于超时时间，即3.5字符的间隔。
如果缓冲区中有数据（rx_index 不为 0），表示确实收到了一个完整的帧（至少 1 字节）。
调用 Modbus_Handle_Rx 进行 CRC 校验和功能码解析，传入缓冲区和实际字节数。
处理完成后，将索引置 0，清空缓冲区，等待下一帧。

//01功能码，Modbus读取线圈状态
void Modbus_Read_01(uint8_t slave_addr, uint16_t start_addr, uint16_t num_coils, uint8_t *user_buffer)
{
    uint8_t TX_Frame[8];
    uint16_t crc;

    current_buffer = user_buffer; //设置当前数据缓冲区，将user_buffer指针传递给current_buffer，以便在接收数据时将数据存储到正确的缓冲区中
    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x01; //功能码
    TX_Frame[2] = (start_addr >> 8) & 0xFF; //起始地址高字节
    TX_Frame[3] = start_addr & 0xFF; //起始地址低字节
    TX_Frame[4] = (num_coils >> 8) & 0xFF; //线圈数量高字节
    TX_Frame[5] = num_coils & 0xFF; //线圈数量低字节
    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 6); //计算CRC校验码
    TX_Frame[6] = crc & 0xFF; //CRC低字节
    TX_Frame[7] = (crc >> 8) & 0xFF; //CRC高字节
    //3.发送请求帧
    Modbus_Send(TX_Frame, 8); //发送数据帧
}

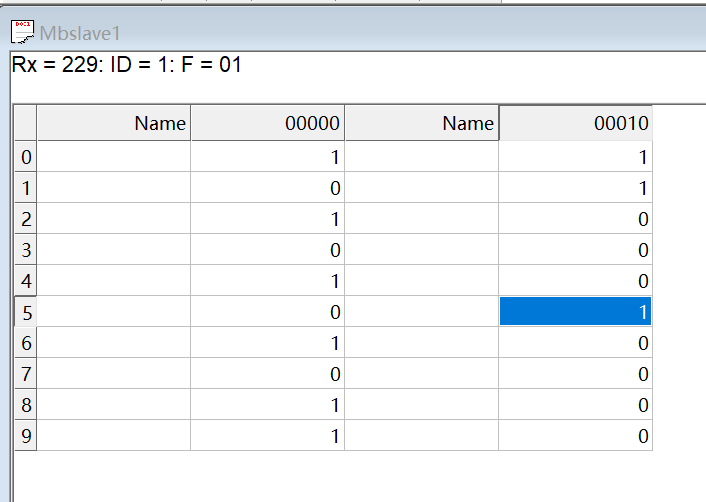

01功能码，用于读取线圈。
首先，定义一个数组TX_Frame[8]，并把current_buffer设定为传入的user_buffer。
构建长度为8的请求帧，根据01功能码的定义，这里的数组长度一定是8。

//03功能码，Modbus读取保持寄存器
void Modbus_Read_03(uint8_t slave_addr, uint16_t start_addr, uint16_t num_regs,uint8_t *user_buffer)
{
    uint8_t TX_Frame[8];
    uint16_t crc;

    current_buffer = user_buffer; //设置当前数据缓冲区，将user_buffer指针传递给current_buffer，以便在接收数据时将数据存储到正确的缓冲区中
    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x03; //功能码
    TX_Frame[2] = (start_addr >> 8) & 0xFF; //起始地址高字节
    TX_Frame[3] = start_addr & 0xFF; //起始地址低字节
    TX_Frame[4] = (num_regs >> 8) & 0xFF; //寄存器数量高字节
    TX_Frame[5] = num_regs & 0xFF; //寄存器数量低字节
    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 6); //计算CRC校验码
    TX_Frame[6] = crc & 0xFF; //CRC低字节
    TX_Frame[7] = (crc >> 8) & 0xFF; //CRC高字节
    //3.发送请求帧
    Modbus_Send(TX_Frame, 8); //发送数据帧
}

03功能码，读取保持寄存器。
这里和01功能码差不多，不多做解释。

//05功能码，Modbus写单个线圈
void Modbus_Write_05(uint8_t slave_addr, uint16_t coil_addr, uint16_t coil_value)
{
    uint8_t TX_Frame[8];
    uint16_t crc;

    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x05; //功能码
    TX_Frame[2] = (coil_addr >> 8) & 0xFF; //线圈地址高字节
    TX_Frame[3] = coil_addr & 0xFF; //线圈地址低字节
    TX_Frame[4] = (coil_value == 0) ? 0x00 : 0xFF; //线圈值，0x00表示关闭，0xFF表示开启
    TX_Frame[5] = 0x00; //线圈值低字节，固定为0x00
    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 6); //计算CRC校验码
    TX_Frame[6] = crc & 0xFF; //CRC低字节
    TX_Frame[7] = (crc >> 8) & 0xFF; //CRC高字节
    //3.发送请求帧
    Modbus_Send(TX_Frame, 8); //发送数据帧
}

05功能码，Modbus写单个线圈。

//06功能码，Modbus写单个保持寄存器
void Modbus_Write_06(uint8_t slave_addr, uint16_t reg_addr, uint16_t reg_value)
{
    uint8_t TX_Frame[8];
    uint16_t crc;

    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x06; //功能码
    TX_Frame[2] = (reg_addr >> 8) & 0xFF; //寄存器地址高字节
    TX_Frame[3] = reg_addr & 0xFF; //寄存器地址低字节
    TX_Frame[4] = (reg_value >> 8) & 0xFF; //寄存器值高字节
    TX_Frame[5] = reg_value & 0xFF; //寄存器值低字节
    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 6); //计算CRC校验码
    TX_Frame[6] = crc & 0xFF; //CRC低字节
    TX_Frame[7] = (crc >> 8) & 0xFF; //CRC高字节
    //3.发送请求帧
    Modbus_Send(TX_Frame, 8); //发送数据帧
}

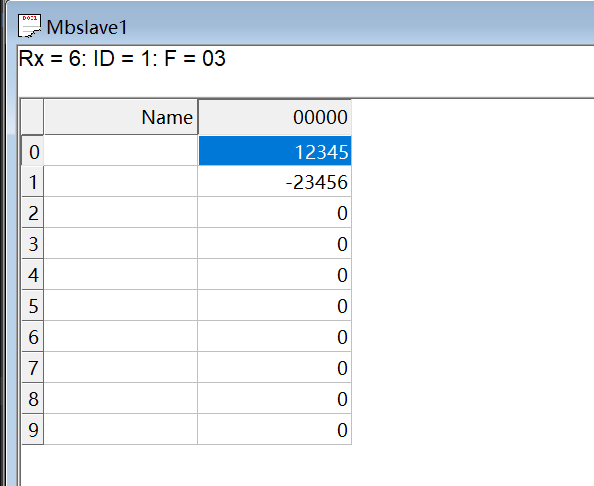

06功能码，Modbus写单个保持寄存器
根据传入的16位数值，分成2个8位的字节，放到请求帧中。

//15功能码，Modbus写多个线圈
void Modbus_Write_15(uint8_t slave_addr, uint16_t start_addr, uint16_t num_coils_regs, uint8_t *coil_values)
{
    uint8_t TX_Frame[9 + num_coils_regs]; //根据需要调整缓冲区大小
    uint16_t crc;

    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x0F; //功能码
    TX_Frame[2] = (start_addr >> 8) & 0xFF; //起始地址高字节
    TX_Frame[3] = start_addr & 0xFF; //起始地址低字节
    TX_Frame[4] = (num_coils_regs >> 8) & 0xFF; //线圈数量高字节
    TX_Frame[5] = num_coils_regs & 0xFF; //线圈数量低字节
    TX_Frame[6] = (num_coils_regs + 7) / 8; //字节计数

    //将线圈值填充到请求帧中
    for (uint16_t i = 0; i < (num_coils_regs + 7) / 8; i++)
    {
        TX_Frame[7 + i] = coil_values[i]; //将线圈值复制到请求帧中
    }

    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 7 + (num_coils_regs + 7) / 8); //计算CRC校验码
    TX_Frame[7 + (num_coils_regs + 7) / 8] = crc & 0xFF; //CRC低字节
    TX_Frame[8 + (num_coils_regs + 7) / 8] = (crc >> 8) & 0xFF; //CRC高字节

    //3.发送请求帧
    Modbus_Send(TX_Frame, 9 + (num_coils_regs + 7) / 8); //发送数据帧
}

15功能码，Modbus写多个线圈。
这里的请求帧长度由写入的线圈数量决定。

//16功能码，Modbus写多个保持寄存器
void Modbus_Write_16(uint8_t slave_addr, uint16_t start_addr, uint16_t num_regs, uint16_t *reg_values)
{
    uint8_t TX_Frame[9+2*num_regs]; //根据需要调整缓冲区大小，长度为9+2*寄存器数量
    uint16_t crc;

    //1.构建Modbus RTU请求帧
    TX_Frame[0] = slave_addr; //从机地址
    TX_Frame[1] = 0x10; //功能码
    TX_Frame[2] = (start_addr >> 8) & 0xFF; //起始地址高字节
    TX_Frame[3] = start_addr & 0xFF; //起始地址低字节
    TX_Frame[4] = (num_regs >> 8) & 0xFF; //寄存器数量高字节
    TX_Frame[5] = num_regs & 0xFF; //寄存器数量低字节
    TX_Frame[6] = num_regs * 2; //字节计数，因为每个寄存器占用2个字节

    //将寄存器值填充到请求帧中
    for (uint16_t i = 0; i < num_regs; i++)
    {
        TX_Frame[7 + i * 2] = (reg_values[i] >> 8) & 0xFF; //寄存器值高字节
        TX_Frame[8 + i * 2] = reg_values[i] & 0xFF; //寄存器值低字节
    }

    //2.计算CRC校验码
    crc = Modbus_CRC16(TX_Frame, 7 + 2 * num_regs); //计算CRC校验码
    TX_Frame[7 + 2 * num_regs] = crc & 0xFF; //CRC低字节
    TX_Frame[8 + 2 * num_regs] = (crc >> 8) & 0xFF; //CRC高字节

    //3.发送请求帧
    Modbus_Send(TX_Frame, 9 + 2 * num_regs); //发送数据帧
}

16功能码，Modbus写多个保持寄存器。
这里的帧长度，同样由寄存器数量决定。
TX_Frame[9+2*num_regs]每个16位寄存器的值，需要拆分为2个字节传输
之后由循环写入到帧中。

int16_t Modbus_MergeHighLow(uint8_t high, uint8_t low)
{
    return ((high << 8) | low); //将高字节和低字节合并为一个16位有符号整数
}

这个函数的作用主要是把2个接收到的字节，合并为一个16位的数字，主要是03使用。

Modbus.h

#ifndef __MODBUS_H
#define __MODBUS_H

#include "main.h"
#include "string.h"

void Modbus_Init(void);
void Modbus_Read_01(uint8_t slave_addr, uint16_t start_addr, uint16_t num_coils, uint8_t *user_buffer);
void Modbus_Read_03(uint8_t slave_addr, uint16_t start_addr, uint16_t num_regs,uint8_t *user_buffer);
void Modbus_Write_05(uint8_t slave_addr, uint16_t coil_addr, uint16_t coil_value);
void Modbus_Write_06(uint8_t slave_addr, uint16_t reg_addr, uint16_t reg_value);
void Modbus_Write_15(uint8_t slave_addr, uint16_t start_addr, uint16_t num_coils_regs, uint8_t *coil_values);
void Modbus_Write_16(uint8_t slave_addr, uint16_t start_addr, uint16_t num_regs, uint16_t *reg_values);
int16_t Modbus_MergeHighLow(uint8_t high, uint8_t low);

#endif


Modbus头文件。

验证

首先在mian.c中，添加Modbus的include

/* USER CODE BEGIN Includes */
#include "Modbus.h"
#include "OLED.h"
/* USER CODE END Includes */

在while(1)循环之前，初始化Modbus和OLED

  Modbus_Init();//Modbus初始化
  OLED_Init();//OLED初始化

Modbus_Read_01

这是读取线圈状态的功能。

/* USER CODE BEGIN 2 */
Modbus_Init();//Modbus初始化
OLED_Init();//OLED初始化
uint8_t modbus01_buffer[5]; //定义一个数组用于存储Modbus读取01功能码返回的数据
/* USER CODE END 2 */

while (1)
{
  Modbus_Read_01(0x01, 0x00, 16, modbus01_buffer);
  HAL_Delay(1000); //延时1秒
  OLED_ShowString(1,1,"Modbus Test");
  OLED_ShowBinNum(2,1,modbus01_buffer[0],8);
  OLED_ShowBinNum(3,1,modbus01_buffer[1],8);
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

Modbus的01功能码读线圈状态，读01从站，从0开始读16个，保存在modbus01_buffer数组中。
每1s读取一次，并使用OLED显示出来。

使用Modbus Slave模拟一个从站，使用STM32去读取。

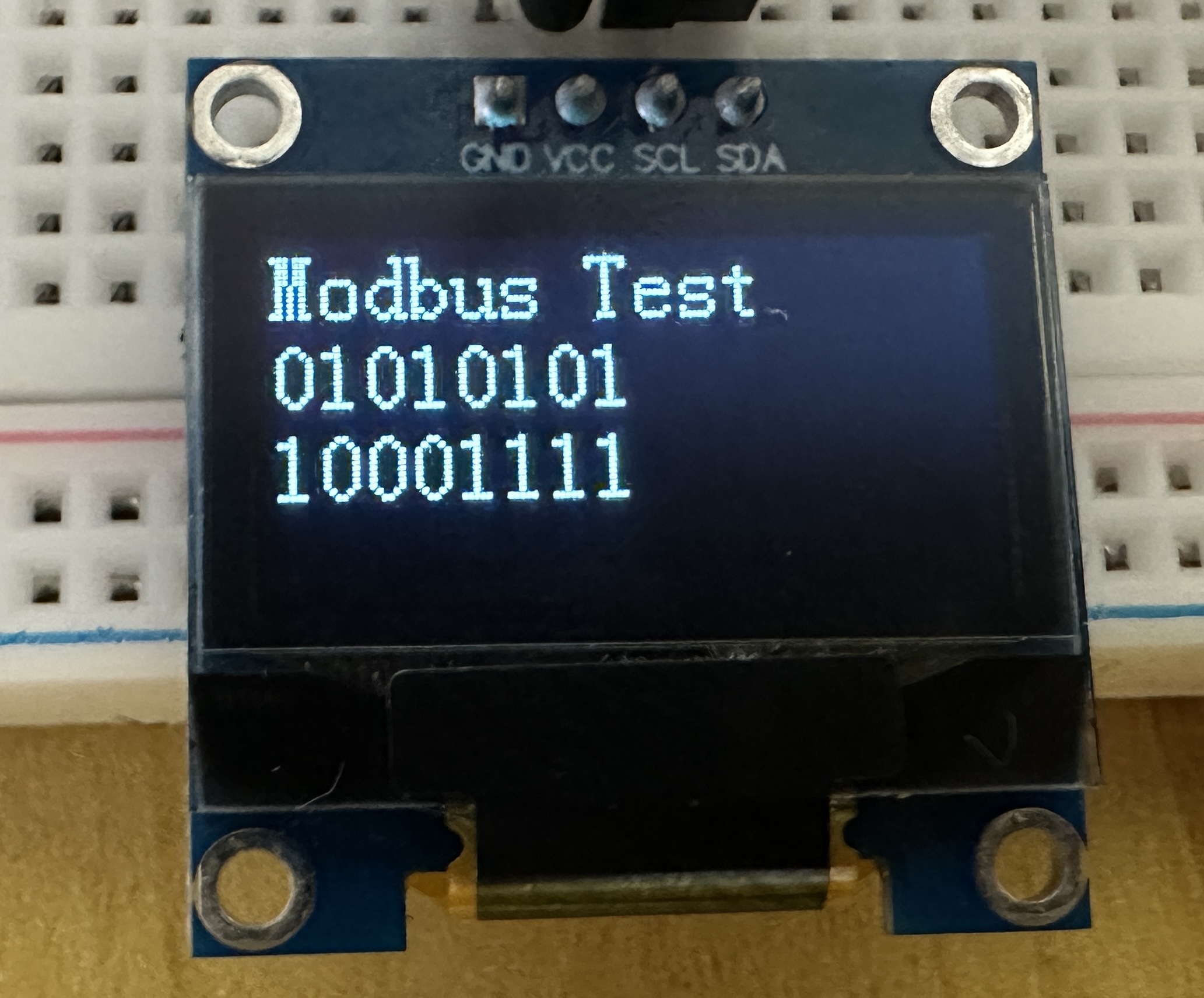

OLED显示的内容。

Modbus Slave设定的线圈值和STM32读取到的值相同。

Modbus_Read_03

这是Modbus读取寄存器的功能。

  /* USER CODE BEGIN 2 */
  Modbus_Init();//Modbus初始化
  OLED_Init();//OLED初始化
  uint8_t modbus03_buffer[5]; //定义一个数组用于存储Modbus读取03功能码返回的数据
  /* USER CODE END 2 */

while (1)
{
  Modbus_Read_03(0x01, 0x00, 0x0002, modbus03_buffer);
  HAL_Delay(1000); //延时1秒
  OLED_ShowString(1,1,"Modbus Test");
  OLED_ShowSignedNum(2,1,Modbus_MergeHighLow(modbus03_buffer[0], modbus03_buffer[1]),5);
  OLED_ShowSignedNum(3,1,Modbus_MergeHighLow(modbus03_buffer[2], modbus03_buffer[3]),5);
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

Modbus的03读寄存器功能，读01从站，从0开始读，读2个寄存器，保存在modbus03_buffer中。
由于每个寄存器的值分为高位和低位保存，需要使用Modbus_MergeHighLow来合并为一个16位的值。

Modbus Slave设定的寄存器值。

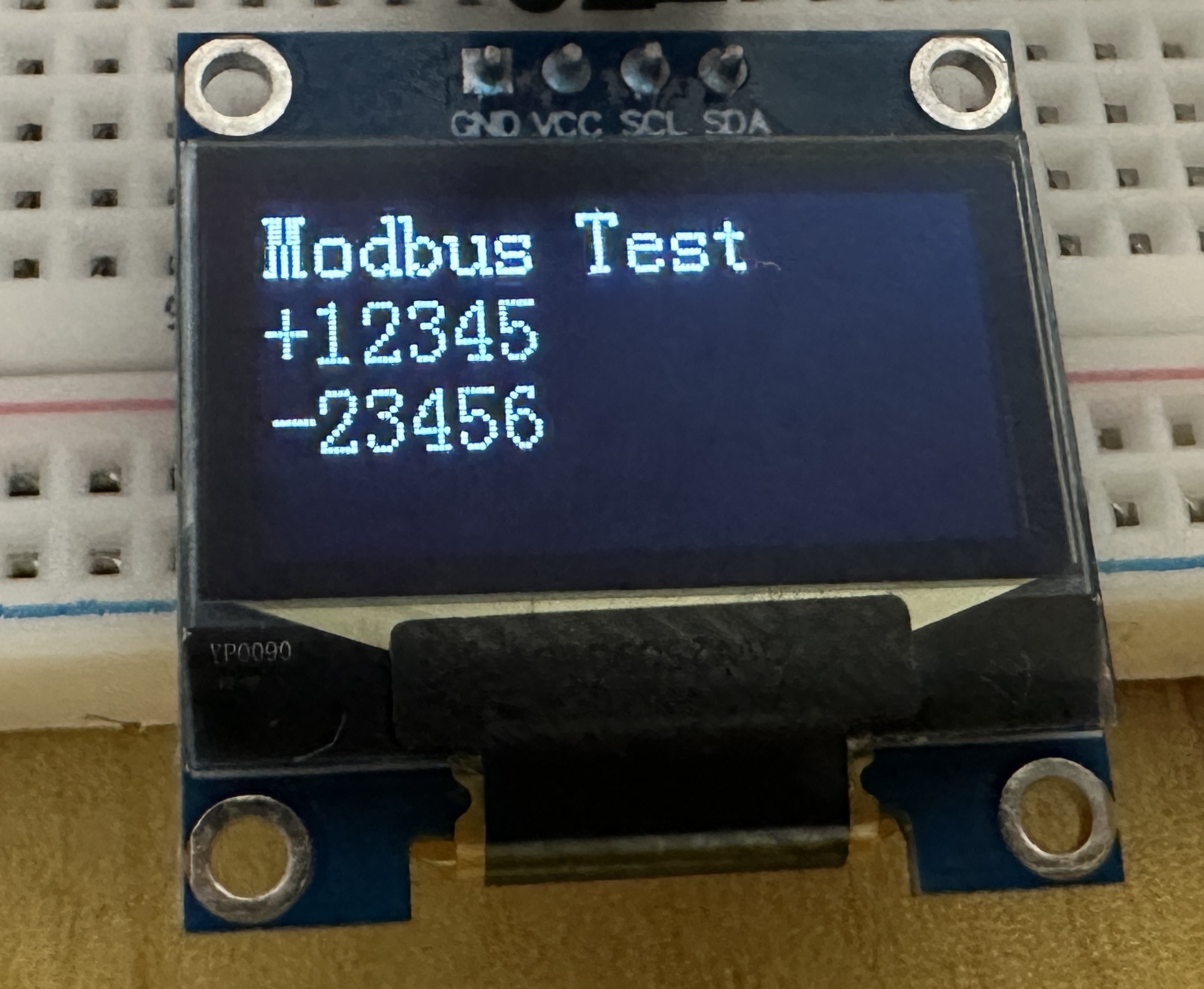

OLED显示的内容
!

Modbus_Write_05

写单个线圈。

while (1)
{
  Modbus_Write_05(0x01, 0x05, 1);
  HAL_Delay(1000); //延时1秒
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

使用05功能码，把站号为1的线圈5，写1。

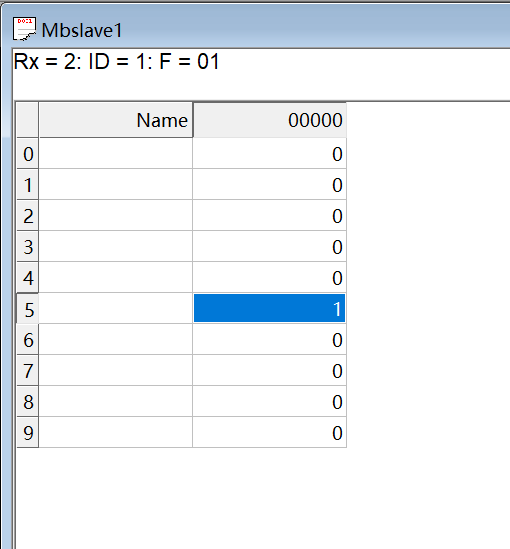

查看Modbus Slave，地址为5的线圈，被置ON。

Modbus_Write_06

写单个寄存器。

while (1)
{
  Modbus_Write_06(0x01, 0x00, 12345);
  HAL_Delay(1000); //延时1秒
  Modbus_Write_06(0x01, 0x01, -23456);
  HAL_Delay(1000); //延时1秒
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

地址是0的寄存器写12345，地址是1的寄存器写-23456。

查看Modbus Slave，成功写入。

Modbus_Write_15

写多个线圈。

  /* USER CODE BEGIN 2 */
  Modbus_Init();//Modbus初始化
  OLED_Init();//OLED初始化
  uint8_t Write_Value[5] = {0};
  Write_Value[0] = 0B00001111;
  Write_Value[1] = 0B10010010;
  /* USER CODE END 2 */

while (1)
{
  Modbus_Write_15(0x01,0x00,16,Write_Value);
  HAL_Delay(1000); //延时1秒
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

把Write_Value的值写入到线圈中。

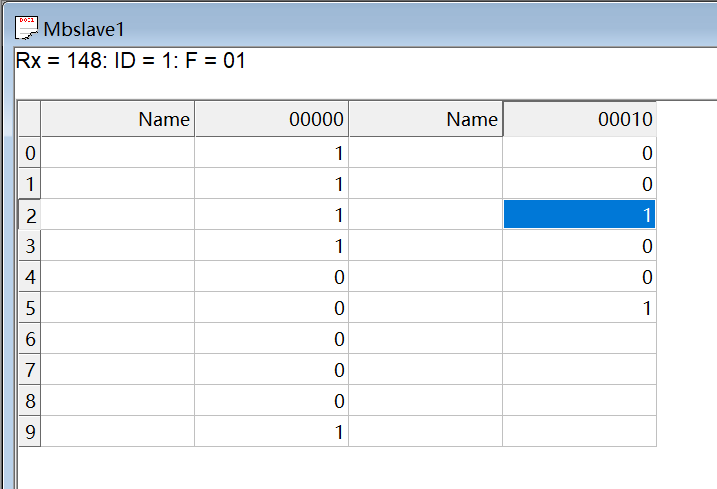

查看Modbus Slave的线圈值。

Modbus_Write_16

多个寄存器写。

  /* USER CODE BEGIN 2 */
  Modbus_Init();//Modbus初始化
  OLED_Init();//OLED初始化
  uint16_t Write_Value[5] = {0};
  Write_Value[0] = 12345;
  Write_Value[1] = -23456;
  /* USER CODE END 2 */

while (1)
{
  Modbus_Write_16(0x01,0x00,0x02,Write_Value);
  HAL_Delay(1000); //延时1秒
  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}

把12345和-23456分别写入到地址为0的寄存器和地址为1的寄存器。

使用Modbus Slave验证。
